很多UP主都上传过锥齿轮建模的视频，但大多都是单个锥齿轮的建模，对于锥齿轮的装配却介绍的不甚清楚。
而事实上在一个有效装配中，两个互相啮合的锥齿轮是互相影响的互遏关系，所以基于单个锥齿轮的无参数关联的建模没有任何用处。

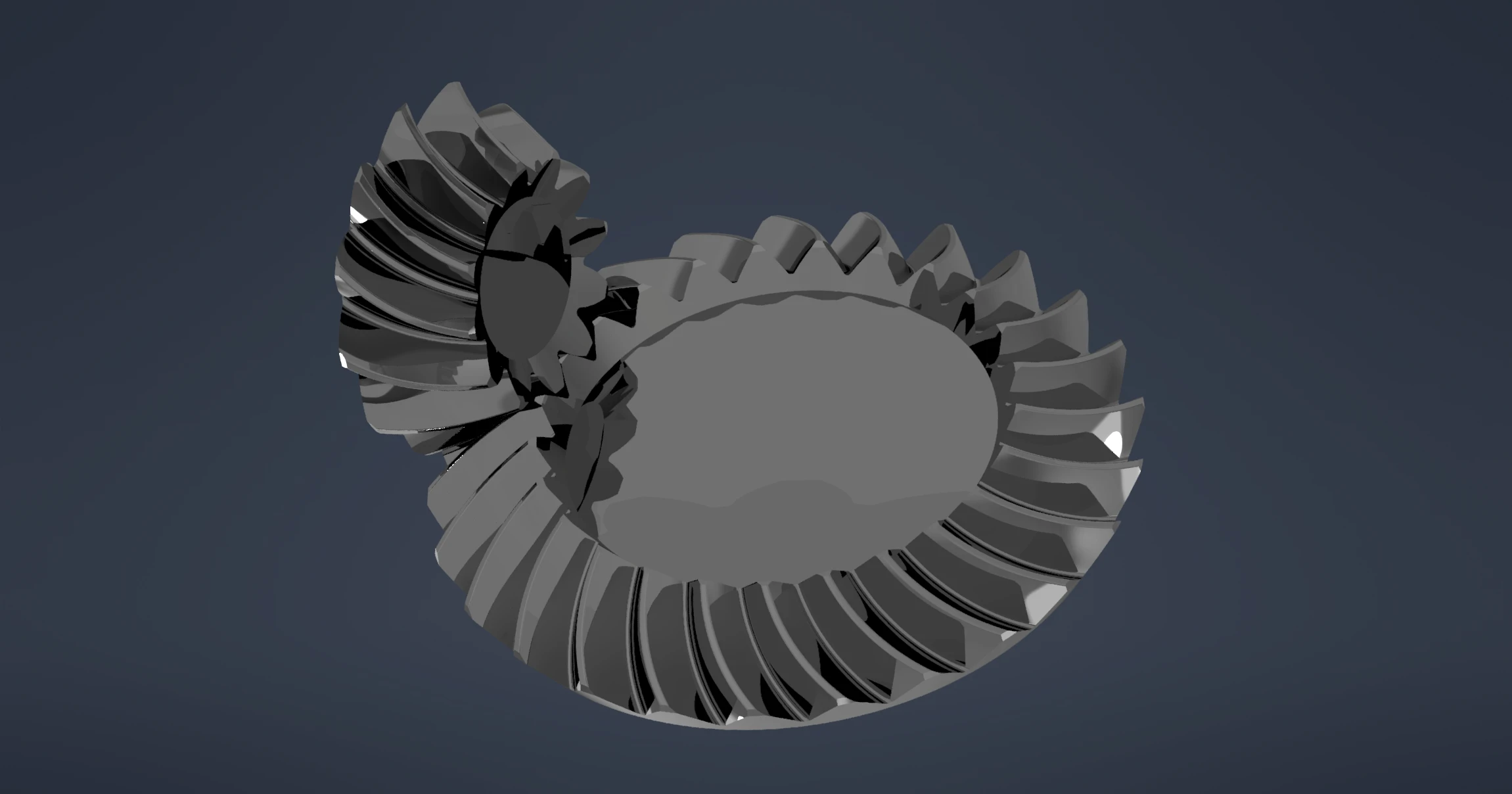

锥齿轮装配

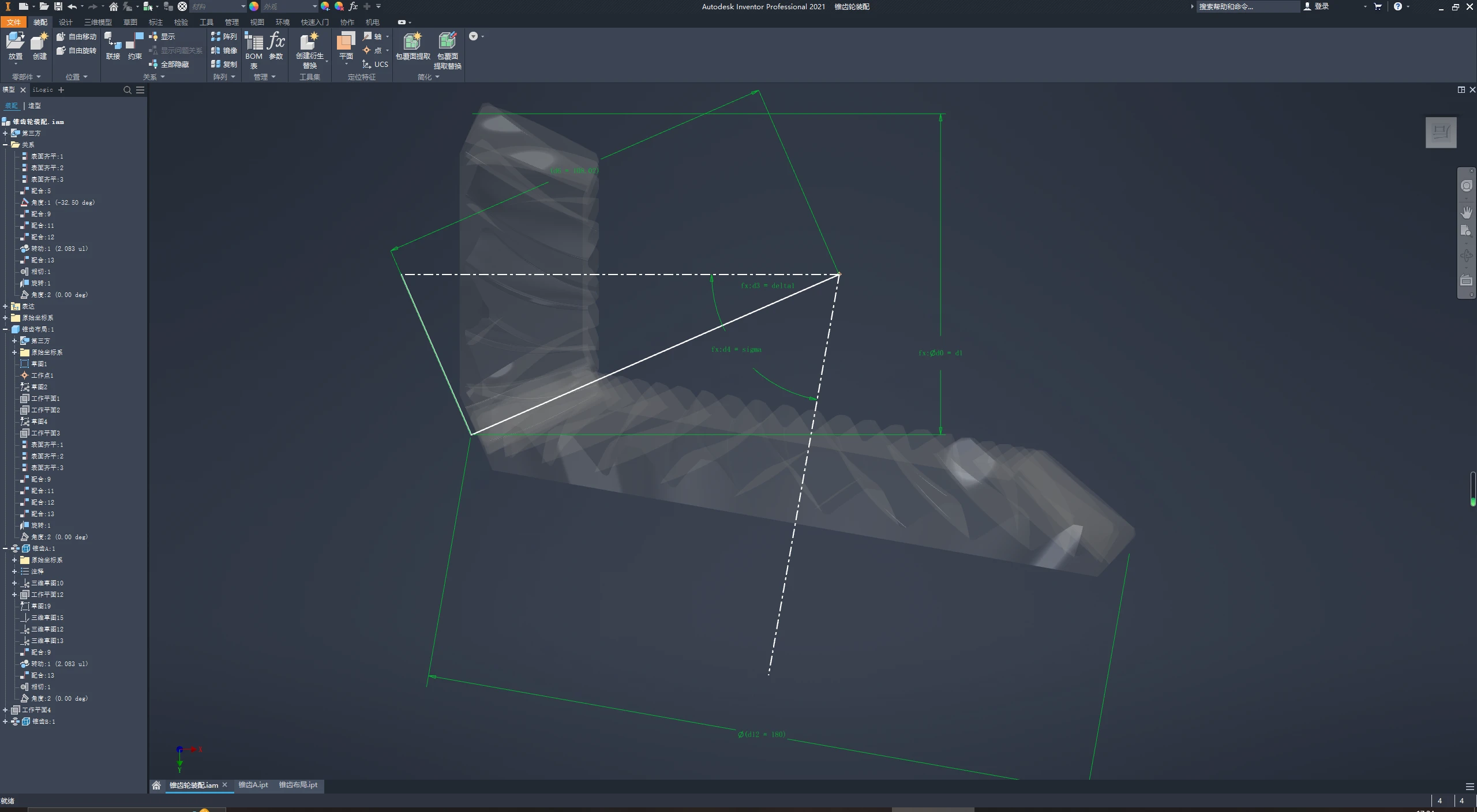

如上图，锥齿A和锥齿B的各自轴心以确定的sigma角度装配，两个齿轮的锥心重合，通过调整齿数来调整传动比，就算只调整其中一个齿轮的齿数，同时两轮各自的分锥角delta1,delta2也会随动影响才会保持正确的装配。
本文将介绍如何创建一个弧锥齿轮组，在一切开始之前，你需要准备一套inventor软件（或者其他支持极坐标方程的软件），以及你需要一定程度的软件熟练度，因为本文不会赘述软件的基本操作。
单独创建一个文件夹以进行该工程，创建一个装配体文件，命名为锥齿轮装配体，在装配体中创建一个零件作为布局零件，其目的是作为总的参数库和装配依据。
在布局零件参数表中输入以下参数，并写好注释———作为一名优秀的设计师，要养成良好的参数表建模习惯。
hx= 0.8 '齿高系数
M= 7.2 '模数
d1= M * z1 '锥齿A分度圆
z1= 12 '齿数
delta1= atan(sin(sigma) / (i + cos(sigma) )) '分锥角
z2= 25 '齿数
delta2= sigma - delta1 '分锥角
sigma= 80 '轴交角
hap= ( hx ) * M '齿顶高
hfp= (hx + cx ) * M '齿根高
cx= 0.25 '顶隙系数
d2= z2 * M '锥齿B分度圆
a= 30 '压力角
b= bzs + bpy * 2 '运算齿宽
i= z2 / z1 '传动比
betam= 25 '中点螺旋角
beta1= asin(( 1 / D0 ) * ( R + ( Rm * ( D0 * sin(betam) - Rm ) ) / R )) '大端螺旋角
R= d1 / ( sin(delta1) * 2 ) '大端锥距
Rm= R - b / 2 '中点锥距
Ri= R - b '小端锥距
D0= 114.3 '刀盘直径
beta2= asin(( 1 / D0 ) * ( Ri + ( Rm * ( D0 * sin(betam) - Rm ) ) / Ri )) '小端螺旋角
sitaf= atan(hfp / R) '齿根角
sitaa= atan(hap / R) '齿顶角
cs3= ( 3 * cos(betam) / 2 + cos(3 * betam) / 2 ) / 2 'cos^3(betam) 曲线齿轮当量系数
zhx1= z1 / ( cos(delta1) * cs3 ) '齿轮A的当量齿数
zhx2= z2 / ( cos(delta2) * cs3 ) '齿轮B的当量齿数
chxz= 0.28 '齿厚修正
CGYJ= 0.15 * M '齿根圆角
CDYJ= 0.1 *M '齿顶圆角
bzs= 35 '实际齿宽
bpy= 1.5 '齿宽偏移（用于切除）
DJ= 0.2 * M '倒角
其中，betam是刀盘定义圆在齿宽中点的螺旋角，如果betam=0,那么就是零度圆弧齿锥齿轮。

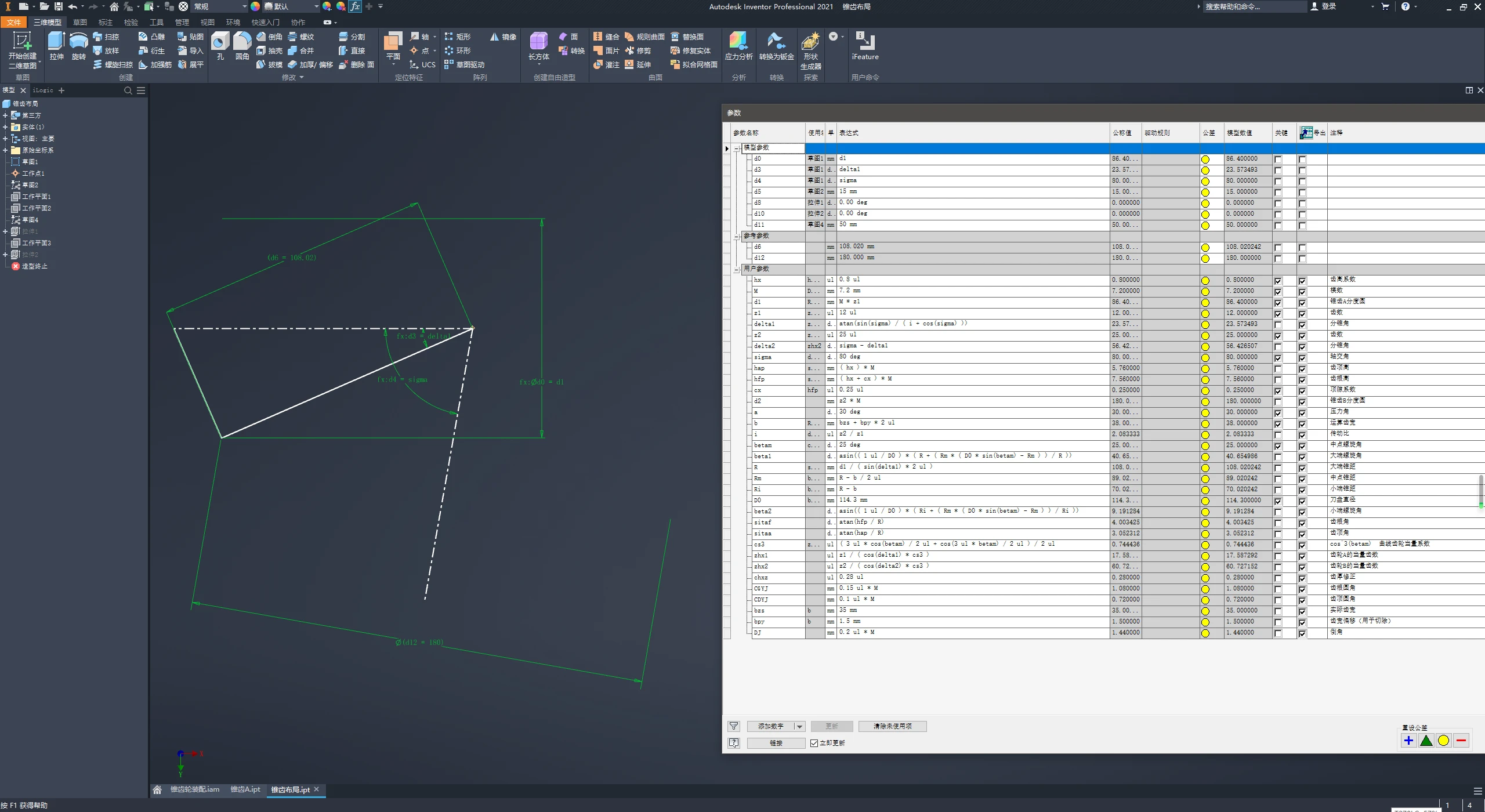

在布局中创建草图
其目的是作为齿轮的装配依据，三条线的顶点是两个齿轮的锥心，中间的线是齿轮的啮合线。
如此便大菊以腚，我们已经定义了齿轮组的基本参数。
在装配体中，创建第二个零件，命名为锥齿A,在锥齿A的参数表中点击左下的“链接”，引入布局零件参数，这就是布局控制齿轮参数的原理。
接下来就是在网上找来资料，吸收前人的智慧
就算身为学渣，也不要被名头吓倒，要有照虎画猫的自信。

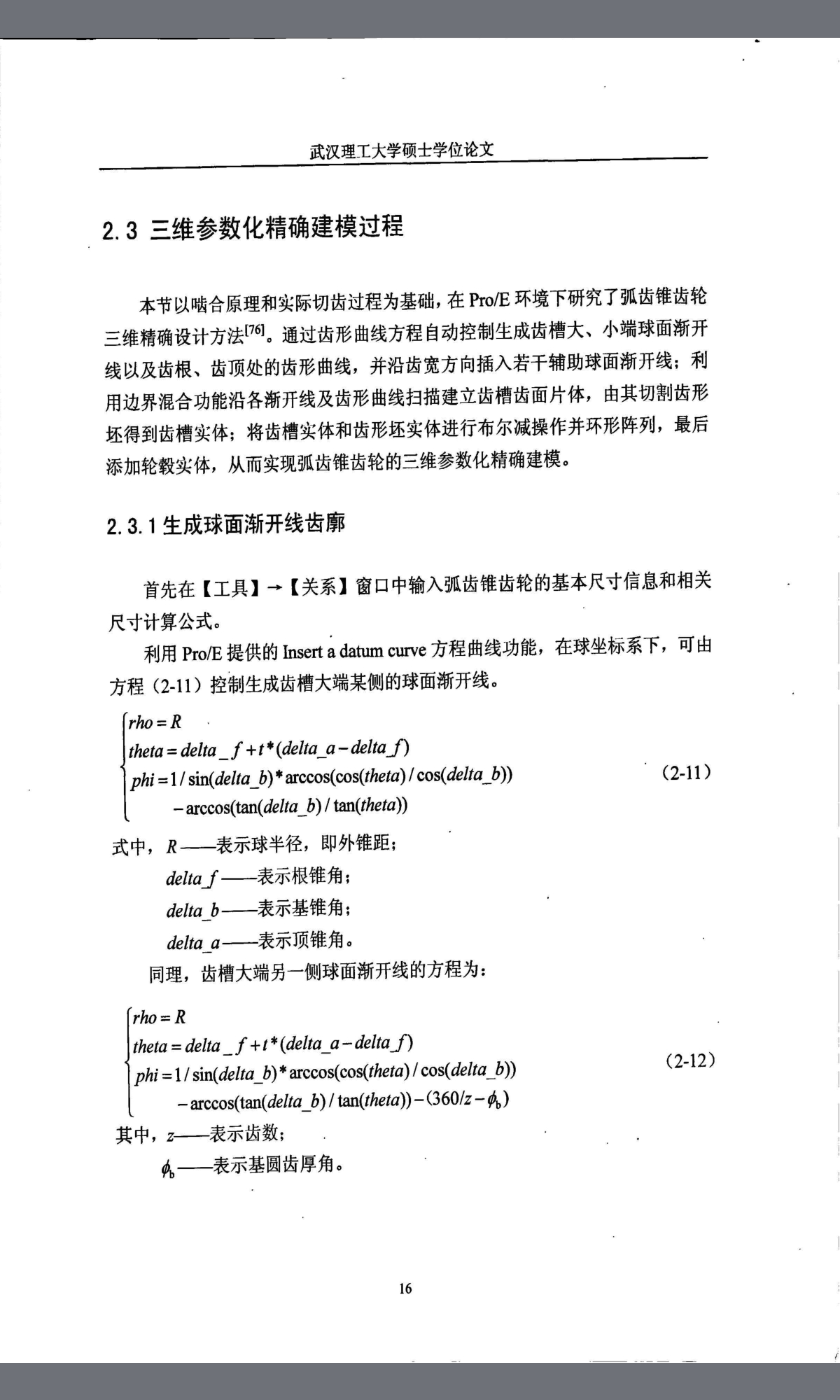

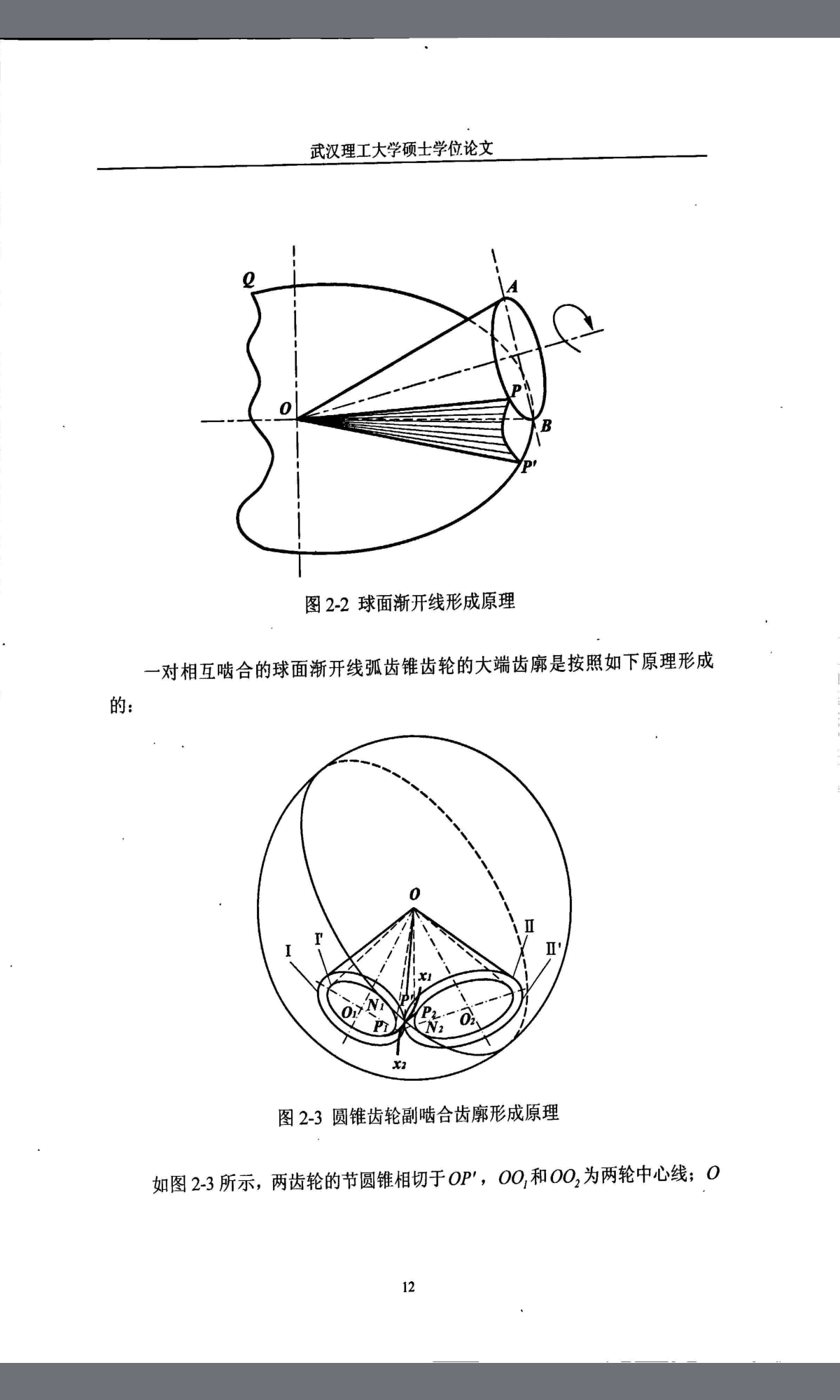

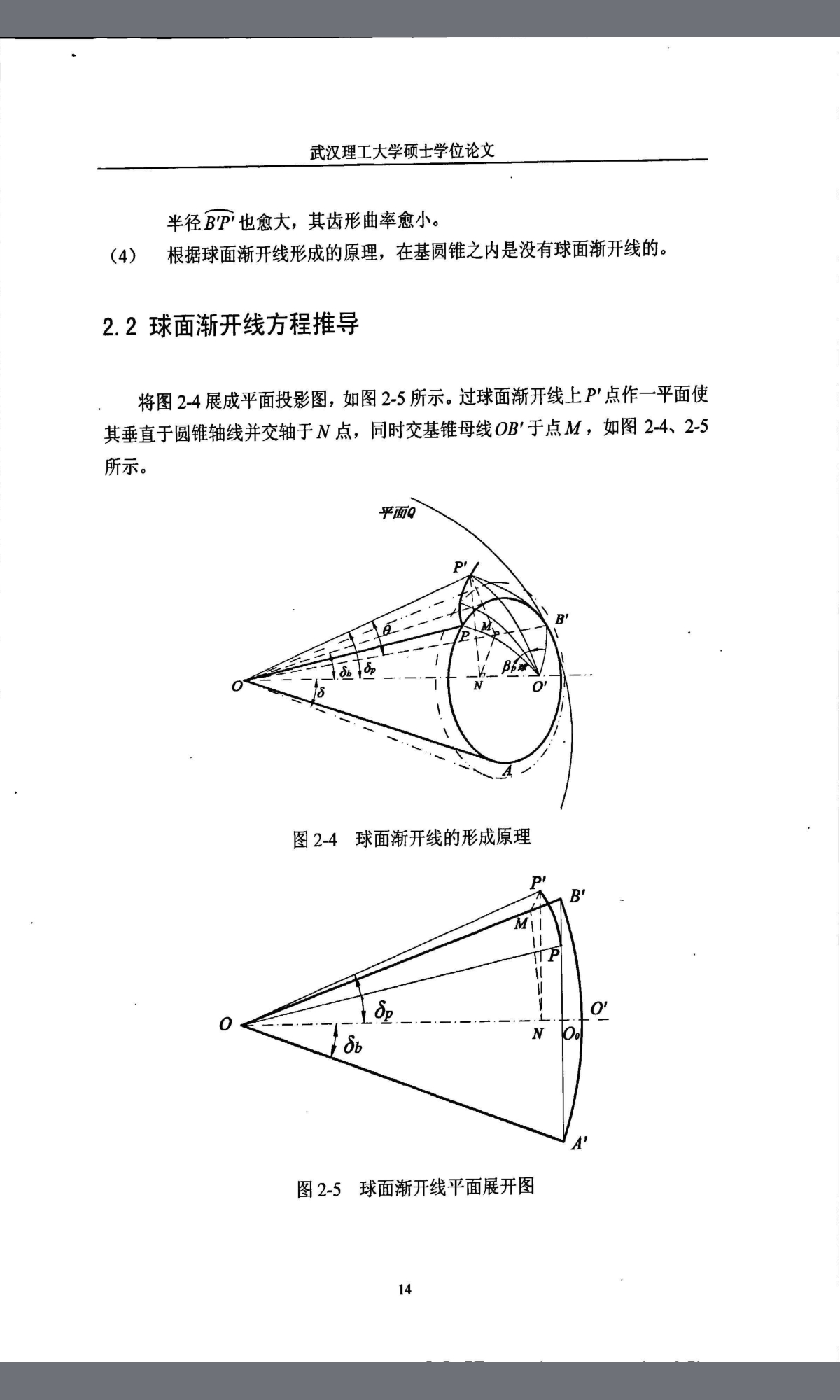

论文的前面介绍的球面渐开线的原理，学渣不必过于深究，反正也搞不明白。我们直接找到方程式。
软件参数设计中只识别英文括号！！！
第一个极坐标方程式是大端两侧的齿廓曲线，
接下来在“锥齿A”中编辑
我们需要创建上述极坐标方程中所需的参数，根据齿轮的基本原理，于是得出
deltaf=delta1 - sitaf
deltaa=delta1 + sitaa
zf=z1
zx1=zhx1 'zhx1是当量齿数
dx1=zx1*M '当量分度圆
dbx1=dx1 * cos(a) '当量基圆
hb=( dx1 - dbx1 )
sitab=atan(( ( hb ) / 2 ul ) / R)
deltab=delta1 - sitab
这个方程唯一的难点就是齿厚角的计算（尝试过inv函数，但并不成功），论文作者没有详细介绍。
通过我初中数学打下的基础（确信），通过直觉可以判断-----基圆齿厚角就藏在PHI方程所定义的角度变化中。
因为PHI定义的是渐开线扫描点以Z轴为轴心旋转的角度，我们只需要通过PHI方程先算出在分度圆上PHI的角度，同时我们已知了分度圆齿厚角。于是得出：
sdkjl=( 1 ul / sin(deltab) * acos(( cos(delta1 + 0 ul * ( deltaa - delta1 )) / cos(deltab) )) - acos(( tan(deltab) / tan(delta1 + 0 ul * ( deltaa - delta1 )) )) ) '渐开线在分度圆上时PHI角度。
所以基圆齿厚角
sbmjl=360 deg / zf / 2 ul + sdkjl * 2 ul
（另外提一嘴，在用平面极坐标方程设计圆柱直齿轮时，也可以用同样的方法算出齿廓任意点的齿厚角）
于是我们就有了极坐标方程组
大端渐开线A：
rho=R
theta=deltaf+t*(deltaa-deltaf)
phi=1/sin(deltab)*acos(cos(deltaf+t*(deltaa-deltaf) )/cos(deltab))-acos(tan(deltab)/tan(deltaf+t*(deltaa-deltaf) ))
大端渐开线B（外侧）:
rho=R
theta=deltaf+t*(deltaa-deltaf)
phi=-(1/sin(deltab)*acos(cos(deltaf+t*(deltaa-deltaf) )/cos(deltab))-acos(tan(deltab)/tan(deltaf+t*(deltaa-deltaf) )))-(360 deg / zf - sbmjl)
论文里面的PHI， THETA 和软件定义的相反，但是无伤大雅
只要按对应的次序输入方程式，注意将T的起点设为0.4，不然会报错，具体原因后面解释。
这样我们就得到了一个缺了半截的曲线。
创建论文中所需的参数
R0=D0/2 ,刀盘半径
L1=sqrt(( Rm ) ^ 2 ul + ( R0 ) ^ 2 ul - 2 ul * Rm * ( R0 ) * sin(betam))
S0=180 deg - acos(( (L1) ^ 2 ul + (R0) ^ 2 ul - (R) ^ 2 ul ) / ( 2 ul * L1 * R0 ))
创建论文中的参数
SK=180 deg - acos(( ( L1 ) ^ 2 ul + ( R0 ) ^ 2 ul - ( R - b ) ^ 2 ul ) / ( 2 ul * L1 * R0 ))
j0=atan(( R0 * sin(S0) / ( L1 + R0 * cos(S0) ) ))
jk=atan(( R0 * sin(SK) / ( L1 + R0 * cos(SK) ) ))
q0=j0 / sin(delta1)
qk=jk / sin(delta1)
那么齿根的齿形方程
齿根线A:
rho=(L1+R0*cos(S0+t*(SK-S0)))/cos(atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))
theta=deltaf
PHI=betaf-((atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))/sin(delta1)-q0)
通过论文的提示，我们需要算出齿根偏角betaf
betaf=acos(( ( cos(deltaf) / cos(deltab) ) ^ ( ( -1 ul ) ^ ( sign(deltab - deltaf) ) ) )) / sin(deltab) - acos(( tan(deltab) / tan(deltaf) ) ^ ( ( -1 ul ) ^ ( sign(deltab - deltaf) ) ))
式中，“ ^ ( ( -1 ul ) ^ ( sign(deltab - deltaf) )”是一个倒函数的后缀，其原理是，
当a=sign(b),如果b>=0，a=1;b<0,a=0。这个sign函数在其他软件中虽然功能一样，但是定义不同，需酌情使用。
目的是解决齿轮构型中的老大难问题，当到达一定齿数时，基圆DB会大于齿根圆DF（对应的角度DELTAB也会大于DELTAF)，这时候如果有类似arccos(cos(deltab)/cos(deltaf))的运算，软件便会因为arcos的运算机制而报错。
所以“ ^ ( ( -1 ul ) ^ ( sign(deltab - deltaf) )”的作用是当分子大于分母时，将底数自动转换为倒数。
我们还可以用这个方法，(a-b)/sqrt((a-b)^2),当a-b大于0时，返回1，小于0时返回-1。

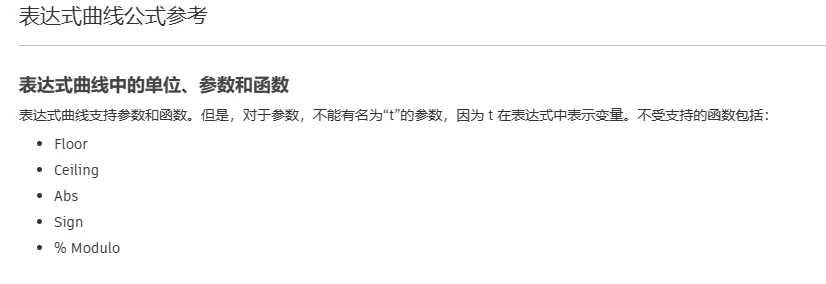

这个问题对应了前文中的缺了半截的函数曲线，因为坑爹的是，inventor的表达式曲线不支持sign函数，同样也不能进行根号下为0（sqrt(0)）的运算。所以在曲线的下半段会报错。
我们也可以单独创建一个变量名，以备用
dhs=( ( -1 ul ) ^ ( sign(deltab - deltaf) ) ) ’倒函数
言归正传
根据上文的原理，我们可以通过PHI方程算出根圆齿厚角，
sitafmjl=( 1 ul / sin(deltab) * acos(( cos(deltaf + 0 ul * ( deltaa - deltaf )) / cos(deltab) ) ^ dhs) - acos(( tan(deltab) / tan(deltaf + 0 ul * ( deltaa - deltaf )) ) ^ dhs) ) '渐开线在齿根时，齿根PHI角度
sfmjl= 360 deg / zf / 2 ul + ( sdkjl - sitafmjl ) * 2 ul ‘根圆齿厚角
于是另一侧的
齿根线B:
rho=(L1+R0*cos(S0+t*(SK-S0)))/cos(atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))
theta=deltaf
PHI=betaf-((atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))/sin(delta1)-q0)-(360/zf-sfmjl)
创建betaa
betaa=( acos(cos(deltaa) / cos(deltab)) / sin(deltab) - acos(tan(deltab) / tan(deltaa)) )
齿顶线A可以直接抄下来
齿顶线A:
rho=(L1+R0*cos(S0+t*(SK-S0)))/cos(atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))
theta=deltaa
phi=betaa-((atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))/sin(delta1)-q0)
同样，另一侧的齿顶线需要先算出齿顶齿厚角
t1dhs=( ( deltaf + t1 * ( deltaa - deltaf ) ) - deltab ) / sqrt(( ( deltaf + t1 * ( deltaa - deltaf ) ) - deltab ) ^ 2 ul) ’使t=1时的倒函数
sitaamjl=( 1 ul / sin(deltab) * acos(( cos(deltaf + t1 * ( deltaa - deltaf )) / cos(deltab) ) ^ t1dhs) - acos(( tan(deltab) / tan(deltaf + t1 * ( deltaa - deltaf )) ) ^ t1dhs) ) '渐开线在齿顶时，齿顶PHI角度
samjl=360 deg / zf / 2 ul - ( sitaamjl - sdkjl ) * 2 ul '齿顶齿厚角
于是
齿顶线B:
rho=(L1+R0*cos(S0+t*(SK-S0)))/cos(atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))
theta=deltaa
phi=betaa-((atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))/sin(delta1)-q0)-(360/zf-samjl)
论文中没有给出小端渐开线的直接提示，以下是我自己推出来的
小端渐开线A(本侧）：
rho=R-b
theta=deltaf+t*(deltaa-deltaf)
phi=1/(sin(deltab))*acos(cos(deltaf+t*(deltaa-deltaf) )/cos(deltab))-acos(tan(deltab)/tan(deltaf+t*(deltaa-deltaf) ))
-q0k
小端渐开线B（外侧）:
rho=R-b
theta=deltaf+t*(deltaa-deltaf)
phi=-(1/(sin(deltab))*acos(cos(deltaf+t*(deltaa-deltaf) )/cos(deltab))-acos(tan(deltab)/tan(deltaf+t*(deltaa-deltaf) )))-(360 deg / zf - sbmjl)-q0k

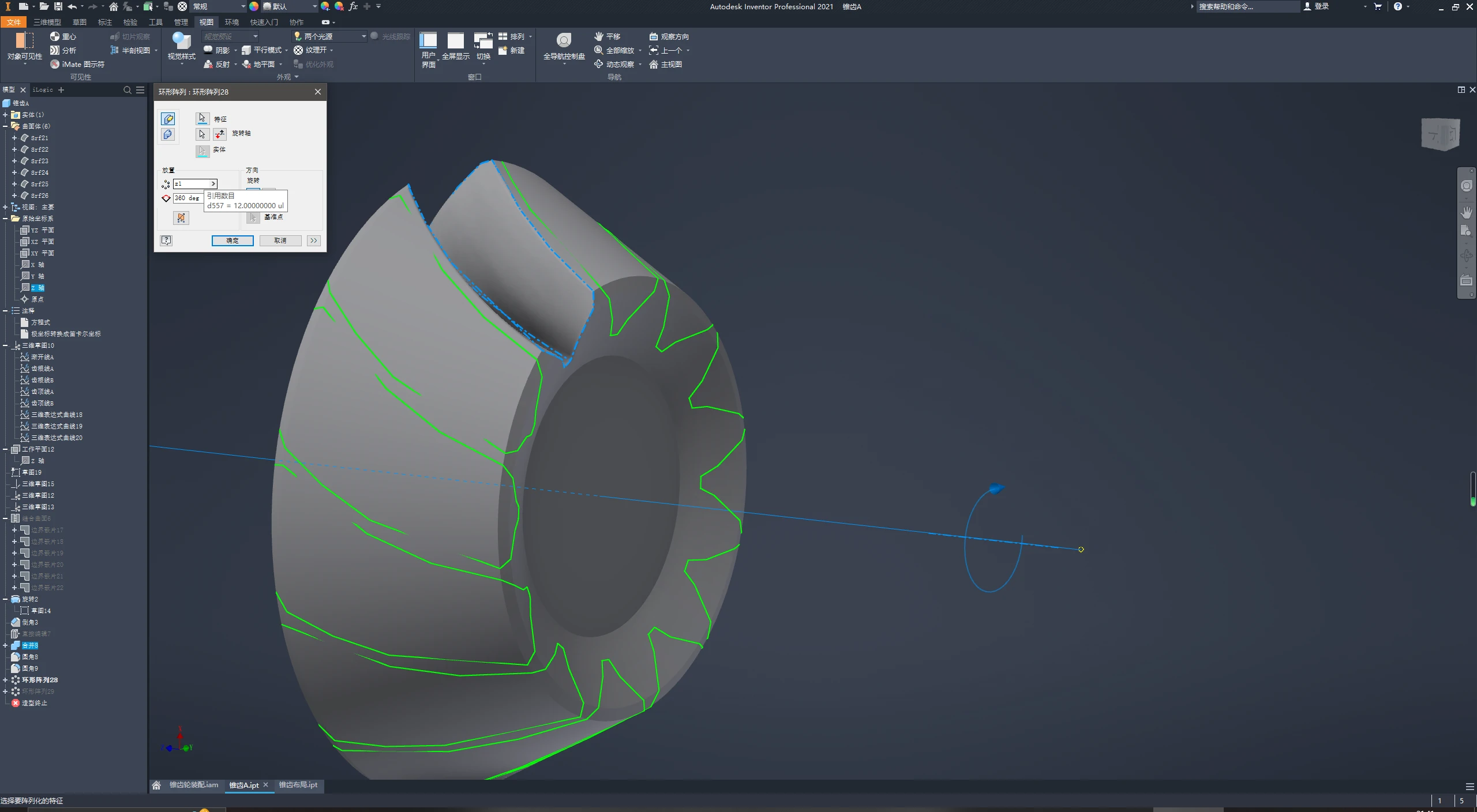

于是我们得出了如图的曲线组
新建一个三维草图，用三维样条曲线连接，并打上相切和固定约束。千万不要在画方程式的草图里画连接线，不然会报错。
创建边界嵌片并缝合曲面。
在合适的原始坐标系平面画草图
之所以引用bpy参数，是为了缩小齿坯，以便充分地切除。
将锥齿A的参数表做一下汇总
da1= d1 + 2 ul * hap * cos(delta1) 背锥齿顶圆
zx1= zhx1 当量齿数
df1 =d1 - 2 ul * hfp * cos(delta1) 背锥齿根圆
db1 =d1 * cos(a) 背锥基圆
dx1= M * zx1 当量分度圆
dbx1= dx1 * cos(a) 当量基圆
dfx1 =dx1 - 2 ul * hfp 当量齿根圆
dax1= dx1 + 2 ul * hap 当量齿顶圆
L1 =sqrt(( Rm ) ^ 2 ul + ( R0 ) ^ 2 ul - 2 ul * Rm * ( R0 ) * sin(betam)) 刀盘中心与锥心距离
S0= 180 deg - acos(( (L1) ^ 2 ul + (R0) ^ 2 ul - (R) ^ 2 ul ) / ( 2 ul * L1 * R0 )) 刀盘圆心大端圆心偏角
R0= D0 / 2 ul 刀盘半径
SK =180 deg - acos(( ( L1 ) ^ 2 ul + ( R0 ) ^ 2 ul - ( R - b ) ^ 2 ul ) / ( 2 ul * L1 * R0 )) 刀盘圆心小端圆心偏角
j0 =atan(( R0 * sin(S0) / ( L1 + R0 * cos(S0) ) )) 大端圆心偏角
jk= atan(( R0 * sin(SK) / ( L1 + R0 * cos(SK) ) )) 小端圆心偏角
q0= j0 / sin(delta1) 大端球面偏角
qk= jk / sin(delta1) 小端球面偏角
deltaf =delta1 - sitaf 齿根锥角
deltaa= delta1 + sitaa 齿顶锥角
sitab= atan(( ( hb ) / 2 ul ) / R) 基锥角
hb= ( dx1 - dbx1 ) 基锥高
deltab= delta1 - sitab 基圆锥角
betaf= acos(( ( cos(deltaf) / cos(deltab) ) ^ ( ( -1 ul ) ^ ( sign(deltab - deltaf) ) ) )) / sin(deltab) - acos(( tan(deltab) / tan(deltaf) ) ^ ( ( -1 ul ) ^ ( sign(deltab - deltaf) ) )) 齿根球面角
betaa =( acos(cos(deltaa) / cos(deltab)) / sin(deltab) - acos(tan(deltab) / tan(deltaa)) ) 齿顶球面角
SK05 =180 deg - acos(( ( L1 ) ^ 2 ul + ( R0 ) ^ 2 ul - ( R - b * 0.5 ul ) ^ 2 ul ) / ( 2 ul * L1 * R0 )) 中点参数
jk05= atan(( R0 * sin(SK05) / ( L1 + R0 * cos(SK05) ) )) 中点参数
qk05= jk05 / sin(delta1) 中点参数
q0k= qk - q0 偏转参数
zf= z1 分角阵列参数
dhs= ( ( -1 ul ) ^ ( sign(deltab - deltaf) ) ) 倒函数
sitafmjl= ( 1 ul / sin(deltab) * acos(( cos(deltaf + 0 ul * ( deltaa - deltaf )) / cos(deltab) ) ^ dhs) - acos(( tan(deltab) / tan(deltaf + 0 ul * ( deltaa - deltaf )) ) ^ dhs) ) 渐开线在齿根时，齿根PHI角度
sitaamjl =( 1 ul / sin(deltab) * acos(( cos(deltaf + t1 * ( deltaa - deltaf )) / cos(deltab) ) ^ t1dhs) - acos(( tan(deltab) / tan(deltaf + t1 * ( deltaa - deltaf )) ) ^ t1dhs) ) 渐开线在齿顶时，齿顶PHI角度
t1 =1 ul 使t=1时的自设参数
t1dhs =( ( deltaf + t1 * ( deltaa - deltaf ) ) - deltab ) / sqrt(( ( deltaf + t1 * ( deltaa - deltaf ) ) - deltab ) ^ 2 ul) 使t=1时的倒函数
sdkjl =( 1 ul / sin(deltab) * acos(( cos(delta1 + 0 ul * ( deltaa - delta1 )) / cos(deltab) )) - acos(( tan(deltab) / tan(delta1 + 0 ul * ( deltaa - delta1 )) )) ) 渐开线在分度圆上时PHI角度
sfmjl= 360 deg / zf / 2 ul + ( sdkjl - sitafmjl ) * 2 ul 齿根齿厚角
samjl= 360 deg / zf / 2 ul - ( sitaamjl - sdkjl ) * 2 ul 齿顶齿厚角
sitabmjl =( 1 ul / sin(deltab) * acos(( cos(deltab + 0 ul * ( deltaa - deltab )) / cos(deltab) ) ^ dhs) - acos(( tan(deltab) / tan(deltab + 0 ul * ( deltaa - deltab )) ) ^ dhs) ) T=0时的基圆PHI角度，可以选用用这个参数
sbmjl =360 deg / zf / 2 ul + sdkjl * 2 ul 基圆齿厚角
下面是锥齿A的方程汇总
曲线方程
说明:以下的方程在inventor中需要将theta与phi对调。
大端渐开线A：
rho=R
theta=deltaf+t*(deltaa-deltaf)
phi=1/sin(deltab)*acos(cos(deltaf+t*(deltaa-deltaf) )/cos(deltab))-acos(tan(deltab)/tan(deltaf+t*(deltaa-deltaf) ))
大端渐开线B（外侧）:
rho=R
theta=deltaf+t*(deltaa-deltaf)
phi=-(1/sin(deltab)*acos(cos(deltaf+t*(deltaa-deltaf) )/cos(deltab))-acos(tan(deltab)/tan(deltaf+t*(deltaa-deltaf) )))-(360 deg / zf - sbmjl)
小端渐开线A(本侧）：
rho=R-b
theta=deltaf+t*(deltaa-deltaf)
phi=1/(sin(deltab))*acos(cos(deltaf+t*(deltaa-deltaf) )/cos(deltab))-acos(tan(deltab)/tan(deltaf+t*(deltaa-deltaf) ))
-q0k
小端渐开线B（外侧）:
rho=R-b
theta=deltaf+t*(deltaa-deltaf)
phi=-(1/(sin(deltab))*acos(cos(deltaf+t*(deltaa-deltaf) )/cos(deltab))-acos(tan(deltab)/tan(deltaf+t*(deltaa-deltaf) )))-(360 deg / zf - sbmjl)-q0k
齿根线A:
rho=(L1+R0*cos(S0+t*(SK-S0)))/cos(atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))
theta=deltaf
PHI=betaf-((atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))/sin(delta1)-q0)
齿根线B:
rho=(L1+R0*cos(S0+t*(SK-S0)))/cos(atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))
theta=deltaf
PHI=betaf-((atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))/sin(delta1)-q0)-(360/zf-sfmjl)
齿顶线A:
rho=(L1+R0*cos(S0+t*(SK-S0)))/cos(atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))
theta=deltaa
phi=betaa-((atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))/sin(delta1)-q0)
齿顶线B:
rho=(L1+R0*cos(S0+t*(SK-S0)))/cos(atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))
theta=deltaa
phi=betaa-((atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))/sin(delta1)-q0)-(360/zf-samjl)
中段渐开线A（本侧）：
RHO=R-0.5*b
THETA=deltaf+t*(deltaa-deltaf)
PHI=1/sin(deltab)*acos(cos(deltaf+t*(deltaa-deltaf) )/cos(deltab))-acos(tan(deltab)/tan(deltaf+t*(deltaa-deltaf) ))-(qk05-q0 )
中段渐开线B（外侧）：
RHO=R-0.5*b
THETA=deltaf+t*(deltaa-deltaf)
PHI=1/sin(deltab)*acos(cos(deltaf+t*(deltaa-deltaf) )/cos(deltab))-acos(tan(deltab)/tan(deltaf+t*(deltaa-deltaf) ))-(360deg/zf-sfj-t*(saj-sfj))-(qk05-q0 )
接下来创建齿轮B，但是我们
大可不必从零开始创建，我们可以在装配界面右键零部件复制齿轮A，也可以在文件夹复制一个副本，
将文件名和显示名换成“锥齿B”。
需要注意的是，锥齿A和锥齿B不仅参数不同，弧齿的旋转方向也是相反的。
接下来我们要将锥齿B中所有外部引用的参数后缀1改成2，比如d1改成d2,z1改成z2,delta1改成delta2......这一步需要自己体悟，不做多言。
对于一段锥齿A左旋的齿根线
rho=(L1+R0*cos(S0+t*(SK-S0)))/cos(atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))
theta=deltaf
PHI=betaf-((atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))/sin(delta1)-q0)
只需要将
PHI=betaf-((atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))/sin(delta1)-q0)
改成
PHI=betaf+((atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))/sin(delta2)-q0)
就变成了锥齿B的右旋齿根线，其根源在于将betaf后面的-号改成+号。
于是锥齿B的方程组
曲线方程
说明:以下的方程在inventor中需要将theta与phi对调。
大端渐开线A：
rho=R
theta=deltaf+t*(deltaa-deltaf)
phi=1/sin(deltab)*acos(cos(deltaf+t*(deltaa-deltaf) )/cos(deltab))-acos(tan(deltab)/tan(deltaf+t*(deltaa-deltaf) ))
大端渐开线B（外侧）:
rho=R
theta=deltaf+t*(deltaa-deltaf)
phi=-(1/sin(deltab)*acos(cos(deltaf+t*(deltaa-deltaf) )/cos(deltab))-acos(tan(deltab)/tan(deltaf+t*(deltaa-deltaf) )))-(360 deg / zf - sbmjl)
小端渐开线A(本侧）：
rho=R-b
theta=deltaf+t*(deltaa-deltaf)
phi=1/(sin(deltab))*acos(cos(deltaf+t*(deltaa-deltaf) )/cos(deltab))-acos(tan(deltab)/tan(deltaf+t*(deltaa-deltaf) ))+q0k
小端渐开线D（外侧）:
rho=R-b
theta=deltaf+t*(deltaa-deltaf)
phi=-(1/(sin(deltab))*acos(cos(deltaf+t*(deltaa-deltaf) )/cos(deltab))-acos(tan(deltab)/tan(deltaf+t*(deltaa-deltaf) )))-(360 deg / zf - sbmjl)+q0k
齿根线A:
rho=(L1+R0*cos(S0+t*(SK-S0)))/cos(atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))
theta=deltaf
PHI=betaf+((atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))/sin(delta2)-q0)
齿根线B:
rho=(L1+R0*cos(S0+t*(SK-S0)))/cos(atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))
theta=deltaf
PHI=betaf+((atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))/sin(delta2)-q0)-(360/zf-sfmjl)
齿顶线A:
rho=(L1+R0*cos(S0+t*(SK-S0)))/cos(atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))
theta=deltaa
phi=betaa+((atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))/sin(delta2)-q0)
齿顶线B:
rho=(L1+R0*cos(S0+t*(SK-S0)))/cos(atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))
theta=deltaa
phi=betaa+((atan((R0*sin(S0+t*(SK-S0)))/(L1+R0*cos(S0+t*(SK-S0)))))/sin(delta2)-q0)-(360/zf-samjl)
中段渐开线A（本侧）：
RHO=R-0.5*b
THETA=deltaf+t*(deltaa-deltaf)
PHI=1/sin(deltab)*acos(cos(deltaf+t*(deltaa-deltaf) )/cos(deltab))-acos(tan(deltab)/tan(deltaf+t*(deltaa-deltaf) ))-(qk05-q0 )
中段渐开线B（外侧）：
RHO=R-0.5*b
THETA=deltaf+t*(deltaa-deltaf)
PHI=1/sin(deltab)*acos(cos(deltaf+t*(deltaa-deltaf) )/cos(deltab))-acos(tan(deltab)/tan(deltaf+t*(deltaa-deltaf) ))-(360deg/zf-sfj-t*(saj-sfj))-(qk05-q0 )

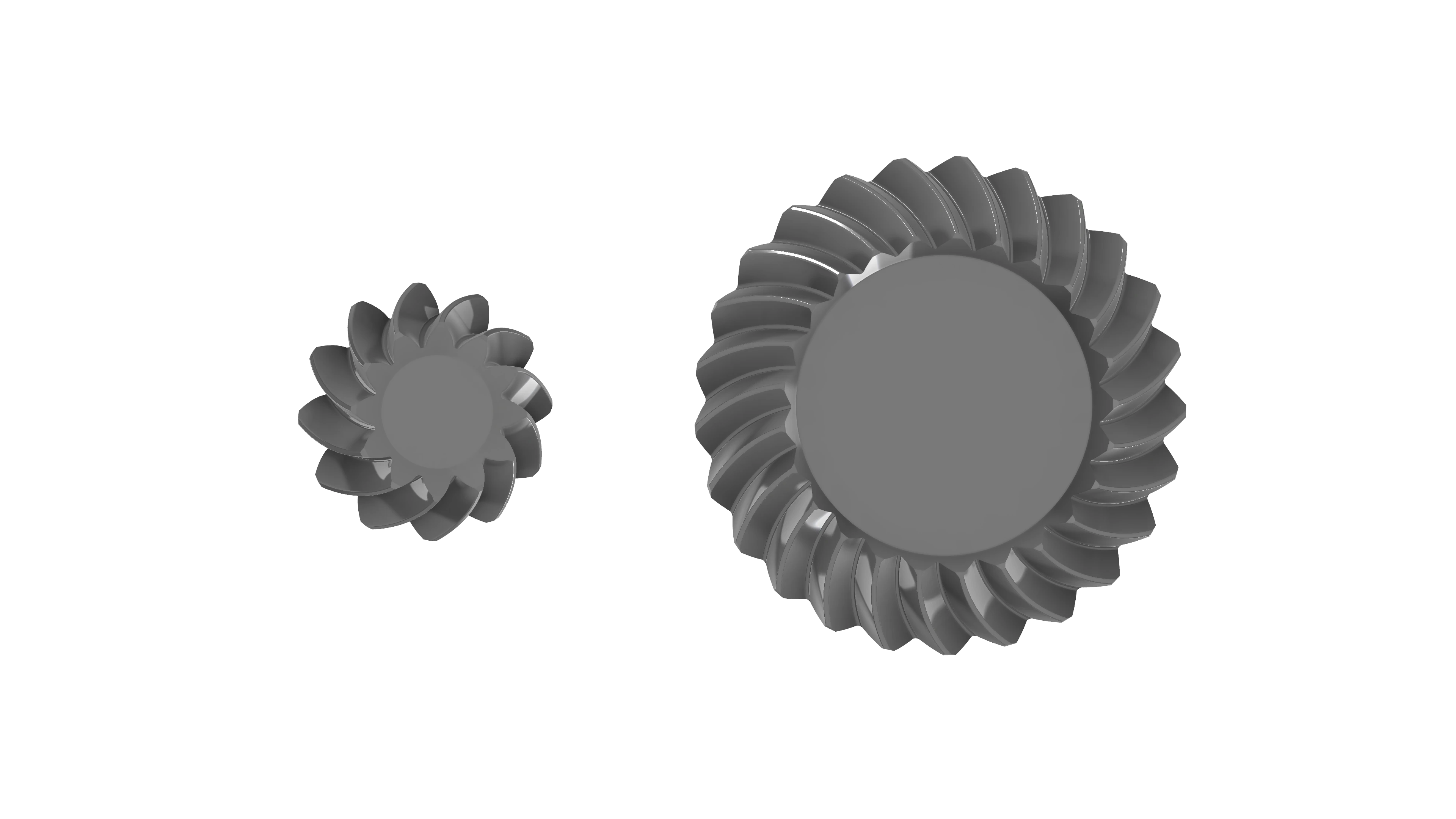

这样我们便做好了两个锥齿轮的建模，
将各自的轴心与布局草图的草图轴线约束（下图的虚线），并约束原始坐标系的顶点，就完成了位置装配
在装配环境中打开参数表，链接布局中的传动比i或者，z1,z2。
定义传动比约束。
如此我们的弧齿锥齿轮装配体便大功告成！
我们可以在布局参数表中修改模数M，和齿数z1,z2,以及轴交角sigma。整个装配体会保持随动状态。
